Ensaio de Resistividade do Solo pelo Método de Wenner

A Resground executa o ensaio de resistividade elétrica do solo, também chamado de sondagem geoelétrica ou sondagem elétrica vertical (SEV), pelo método dos quatro eletrodos com arranjo de Wenner, conforme a ABNT NBR 7117. O resultado é o solo estratificado em camadas, com a resistividade e a espessura de cada uma, que é o dado de entrada do projeto de malhas de aterramento e de SPDA.

Quando o ensaio de resistividade do solo é necessário

Projeto de malha de aterramento de subestações e cabines primárias, conforme a ABNT NBR 15751;
Memória de cálculo de tensões de toque e de passo exigida pela concessionária;
Projeto de SPDA, conforme a ABNT NBR 5419;
Usinas fotovoltaicas, parques eólicos e linhas de transmissão;
Estações de tratamento, indústrias e obras de infraestrutura que terão malha de aterramento própria.

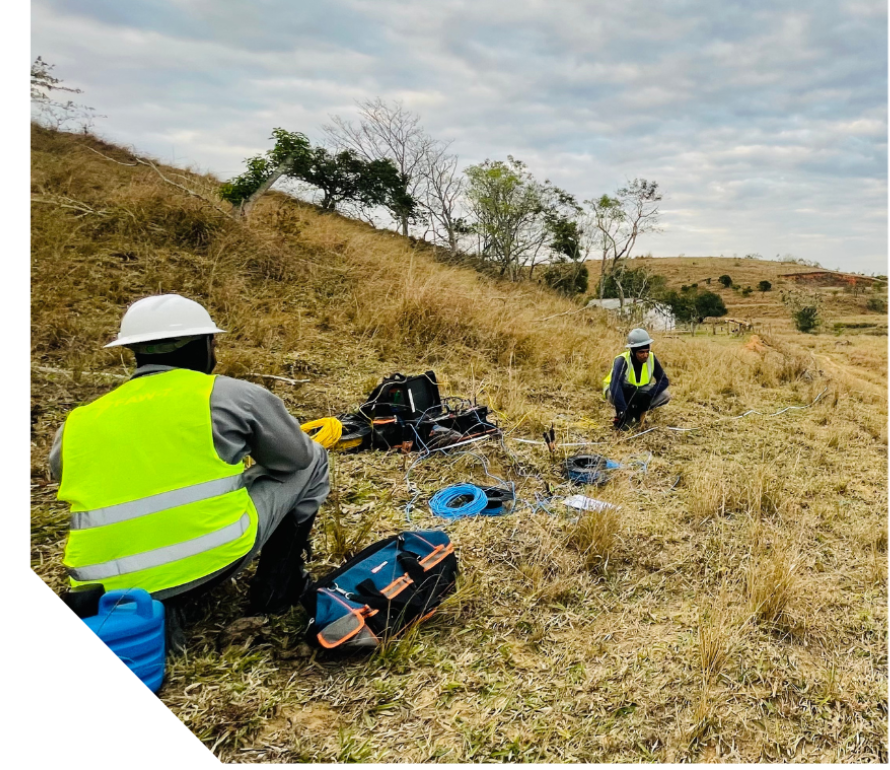

Como o ensaio é feito em campo

Definimos as linhas de medição a partir da planta ou da área informada, em direções distintas, para identificar variações laterais do terreno.
Em cada ponto, cravamos quatro eletrodos alinhados e igualmente espaçados de uma distância “a”.
Injetamos corrente pelos eletrodos externos e medimos a tensão entre os internos, com espaçamentos crescentes, em geral de 1, 2, 4, 8, 16 e 32 m, conforme o alinhamento disponível.
Calculamos a resistividade aparente de cada espaçamento pela expressão ρ = 2·π·a·R.
Registramos as coordenadas, as fotos com data e hora e as condições de clima de cada ponto.

Quanto maior o espaçamento entre os eletrodos, maior a profundidade investigada. É a sequência de espaçamentos que permite separar as camadas do solo.

Equipamento utilizado

As medições são feitas com resistivímetro de baixa frequência, com potência de até 1000 W, tensão entre eletrodos de corrente de até 750 V e injeção de até 5 A. Essa capacidade é o que garante leituras estáveis nos maiores espaçamentos e em solos de alta resistividade, onde os terrômetros convencionais não conseguem injetar corrente suficiente. O equipamento é calibrado e o certificado acompanha o relatório.

O que o relatório entrega

Tabelas de leituras por ponto e por espaçamento;
Curvas de resistividade aparente em função do espaçamento;
Estratificação do solo em camadas, com resistividade e espessura de cada camada;
Croqui de locação dos pontos com coordenadas;
Registro fotográfico e condições climáticas do dia do ensaio;
ART e certificado de calibração do equipamento.

Diferenciais Que Garantem Excelência

Com uma abordagem focada em resultados, a Resground se posiciona como um parceiro de confiança em todas as etapas dos projetos, assegurando que cada fase seja executada com precisão.

Equipe com ampla experiência no setor elétrico

Especialistas qualificados, com vasta experiência em projetos elétricos.

Soluções customizadas para cada projeto

Soluções sob medida que se adaptam às necessidades do seu projeto.

Utilização das melhores práticas e normas de segurança

Normas de segurança seguidas rigorosamente em todas as etapas.

Quantidade de pontos e prazo

A quantidade de pontos depende da área do terreno e da finalidade do projeto, conforme os critérios da ABNT NBR 7117. O ensaio é cobrado por ponto de medição. Em campo, uma equipe executa em média de 4 a 12 pontos por dia, de acordo com o acesso e o tamanho da área, e o relatório é entregue em 2 a 5 dias úteis após a desmobilização. O ensaio não é feito com chuva, porque a umidade altera a resistividade das camadas superficiais.

Onde atuamos

Atendemos todo o Brasil a partir de São Paulo. Já executamos ensaios em subestações, usinas fotovoltaicas, indústrias, estações de tratamento e obras de metrô nos estados de SP, SC, PR, RJ, RS, MG, BA, GO, MT, MA, TO, PB, CE e AL.

Veja os estudos de caso da SE Teixeira de Freitas II e da CGS Delmiro Gouveia. Depois da obra, a malha é verificada pela medição de resistência de aterramento.

Perguntas frequentes

Qual a diferença entre sondagem geoelétrica, SEV e ensaio de resistividade do solo?

São nomes do mesmo serviço. O ensaio mede a resistividade elétrica do solo em profundidade, e a sondagem elétrica vertical (SEV) é a forma de executá-lo com espaçamentos crescentes entre os eletrodos.

Qual norma o ensaio segue?

A ABNT NBR 7117, que trata da medição da resistividade e da estratificação do solo. Para subestações, o resultado é usado conforme a ABNT NBR 15751.

O ensaio exige perfuração ou energia no local?

Não. Os eletrodos são hastes cravadas a poucos centímetros e a equipe leva a própria fonte de alimentação.

Pode ser feito em área com subestação existente ou tubulação enterrada?

Pode, mas as linhas de medição precisam ficar afastadas de malhas, cercas e tubulações metálicas, que distorcem as leituras. A locação é ajustada em campo.

O que preciso enviar para receber o orçamento?

O endereço do ensaio, a área em m² ou a planta do terreno e a finalidade da obra (subestação, usina solar, SPDA, linha de transmissão ou outra).
