Ensaio de Resistividade Térmica do Solo para Cabos Subterrâneos

Medimos a resistividade térmica do solo em campo, pelo método da sonda térmica da IEEE Std 442. O resultado é o valor em m·K/W usado no cálculo da capacidade de condução de corrente de cabos enterrados, conforme a IEC 60287 e as tabelas da ABNT NBR 5410 e da ABNT NBR 14039. Entregamos relatório técnico com ART e atendemos em todo o Brasil.

Quando o ensaio é necessário

Um cabo enterrado dissipa pelo solo o calor gerado pela passagem da corrente. Quanto maior a resistividade térmica do solo, menor a corrente que o cabo conduz sem ultrapassar a temperatura admissível da isolação.

As tabelas de capacidade de condução de corrente da ABNT NBR 5410 e da ABNT NBR 14039 partem de um solo de referência de 2,5 K·m/W. Se o solo da obra tem resistividade menor, o projeto sem medição tende a superdimensionar os cabos. Se tem resistividade maior, o cabo opera acima da temperatura prevista.

O ensaio é indicado para:

linhas subterrâneas de transmissão e distribuição;
redes de média tensão de usinas fotovoltaicas e eólicas;
alimentadores de subestações, data centers e plantas industriais;
bancos de dutos.

Como o ensaio é feito

Definimos com o projetista os pontos ao longo do traçado e a profundidade do ensaio, que acompanha a profundidade de instalação dos cabos.

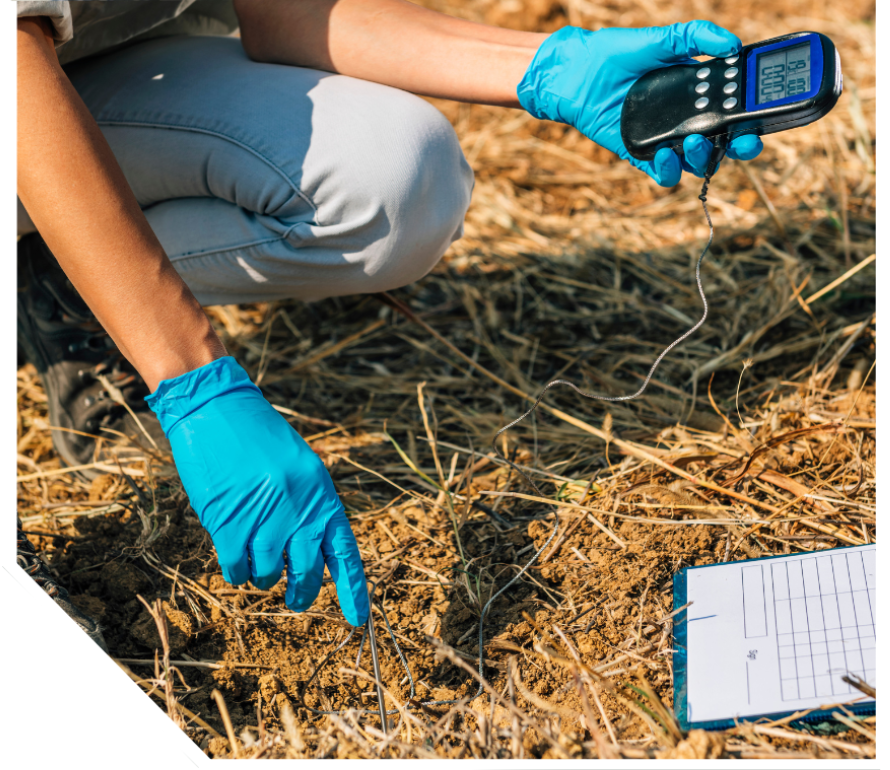

Em cada ponto, instalamos a sonda térmica na profundidade definida.
A sonda injeta no solo uma taxa de calor conhecida e registra a temperatura na interface sonda/solo ao longo do tempo. Cada ensaio dura cerca de 30 minutos, com leituras a cada 10 segundos.
A resistividade térmica é obtida a partir da curva de aquecimento, conforme a IEEE Std 442.
Registramos a umidade no local, a posição do ponto e fotos de cada medição.

Diferenciais Que Garantem Excelência

Com uma abordagem focada em resultados, a Resground se posiciona como um parceiro de confiança em todas as etapas dos projetos, assegurando que cada fase seja executada com precisão.

Equipe com ampla experiência no setor elétrico

Especialistas qualificados, com vasta experiência em projetos elétricos.

Soluções customizadas para cada projeto

Soluções sob medida que se adaptam às necessidades do seu projeto.

Utilização das melhores práticas e normas de segurança

Normas de segurança seguidas rigorosamente em todas as etapas.

Perguntas frequentes

Qual norma define o ensaio de resistividade térmica do solo?

O ensaio de campo segue o método da sonda térmica da IEEE Std 442. O resultado é aplicado no modelo térmico da IEC 60287-2-1 e nos fatores de correção da tabela 41 da ABNT NBR 5410 e da tabela 32 da ABNT NBR 14039.

Em que profundidade o ensaio é feito?

Na profundidade de instalação dos cabos, definida em projeto.

A umidade do solo altera o resultado?

Sim. Quanto mais seco o solo, maior a resistividade térmica. Valores de literatura indicam que um solo argiloso passa de 1,25 para 3,05 m·K/W ao secar, um acréscimo de aproximadamente 144%. Por isso o relatório informa a umidade no momento do ensaio e os valores de referência para solo seco, e o valor medido não deve ser extrapolado para outra condição de umidade.

O ensaio é feito em campo ou em laboratório?

Em campo, no local e na profundidade em que os cabos serão instalados. Assim o resultado representa o solo na compactação e na umidade em que ele se encontra na obra.

O que o relatório entrega

Resistividade térmica de cada ponto, em m·K/W, e valor médio do trecho.
Curvas de medição de cada ponto.
Umidade registrada no momento do ensaio.
Valores de referência para a condição de solo seco, a mais desfavorável à dissipação térmica.
Localização dos pontos e relatório fotográfico.
Certificado de calibração do equipamento.
ART do responsável técnico.

Quantidade de pontos

A quantidade de pontos depende da extensão do traçado e das mudanças de solo ao longo dele. O ensaio é cobrado por ponto de medição.

Para entender o conceito, leia o que é resistividade térmica do solo e como é medida e a aplicação em usinas fotovoltaicas.

Solicite um orçamento

Envie a localização da obra, a extensão do traçado e a profundidade de instalação dos cabos. Com esses dados definimos a quantidade de pontos e enviamos a proposta comercial e técnica.
